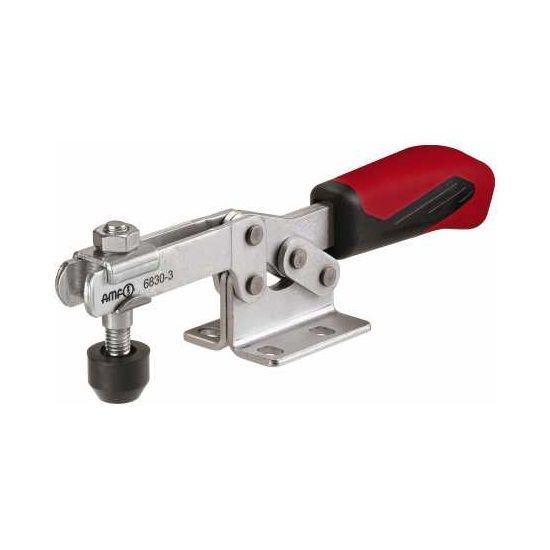

AMF Waagrechtspanner, "6830"
Gr.: 0, mit waagerechtem Fuß
verzinkt & passiviert
- Hersteller: Andreas Maier GmbH & Co. KG Werkzeugfabrik
- Artikelnummer: 3039390000
- Werksnummer: 93005
- EAN: 4020772093006
- Katalogartikelnummer: 3039390000
Technische Daten / Funktionen:
■ Mit offenem Haltearm und waagrechtem Fuß, verzinkt und passiviert
■ Ergonomischer ölbeständiger 2 K- Handgriff und Fingerschutz
■ Einsatzgehärtete und gefettete Lagerbuchsen (Platzbedingt nicht bei den Größen 0 und 1)
■ Niete aus rostfreiem Stahl
■ Komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890
■ Mit offenem Haltearm und waagrechtem Fuß, verzinkt und passiviert
■ Ergonomischer ölbeständiger 2 K- Handgriff und Fingerschutz
■ Einsatzgehärtete und gefettete Lagerbuchsen (Platzbedingt nicht bei den Größen 0 und 1)
■ Niete aus rostfreiem Stahl
■ Komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890
Lade Varianten ...
Alternative Artikelnummer:
4020772093006
Herstellerartikelnummer:
4020772093006
Herstellerartikelnummer:
93005
Art:
Waagerechtspanner
Hersteller / Marke:
AMF
Größe:
0
Größe:
0
Gewicht [g]:
35

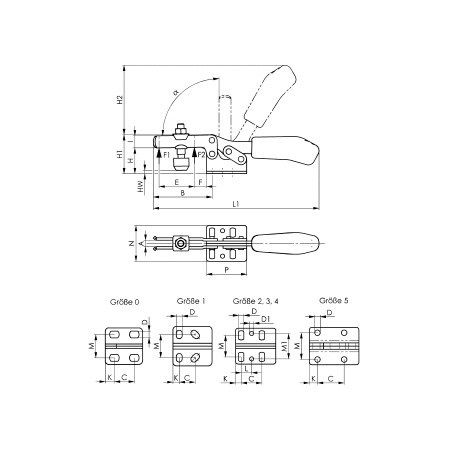

C [mm]:
11,5–15,5
D [mm]:
4,6
B [mm]:
28
A [mm]:
4
F1 [kN]:
0,25
F2 [kN]:
0,4
H [mm]:
14,5
E [mm]:
9
HW min. [mm]:
-5,5
M [mm]:
16
H1 [mm]:
23
L1 [mm]:
79
I [mm]:
7,5
H2 [mm]:
34
K [mm]:
6,3
P [mm]:
25,5
HW max. [mm]:
0
Andrückschraube:
M4 x 25
F [mm]:
5,5
N [mm]:
25
alpha [°]:
90
