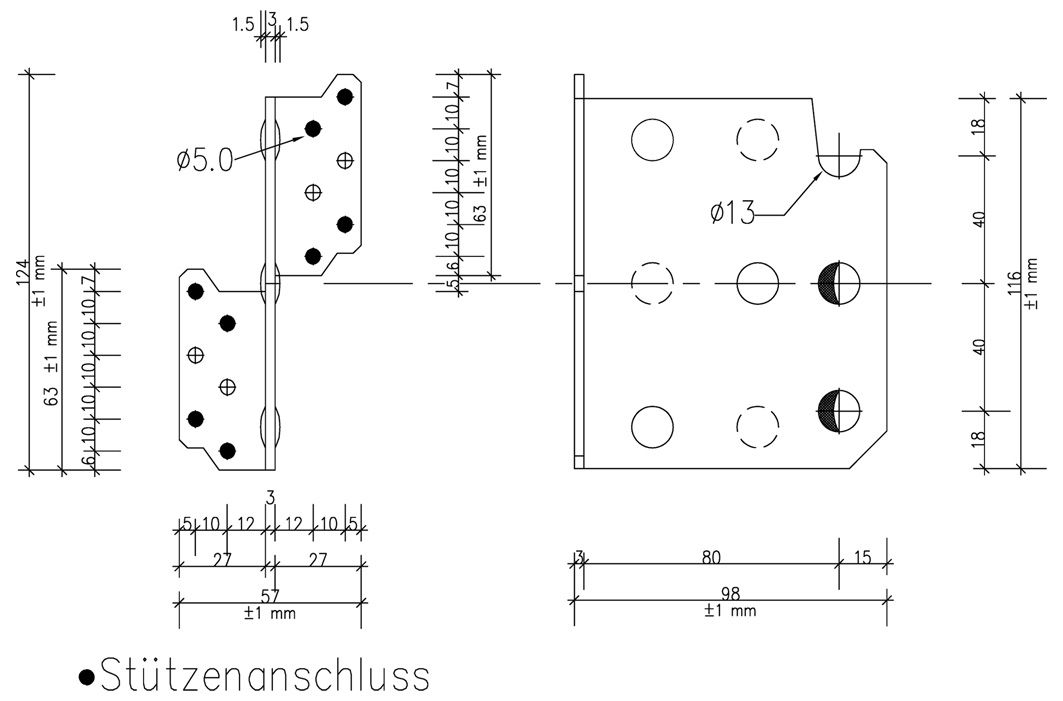

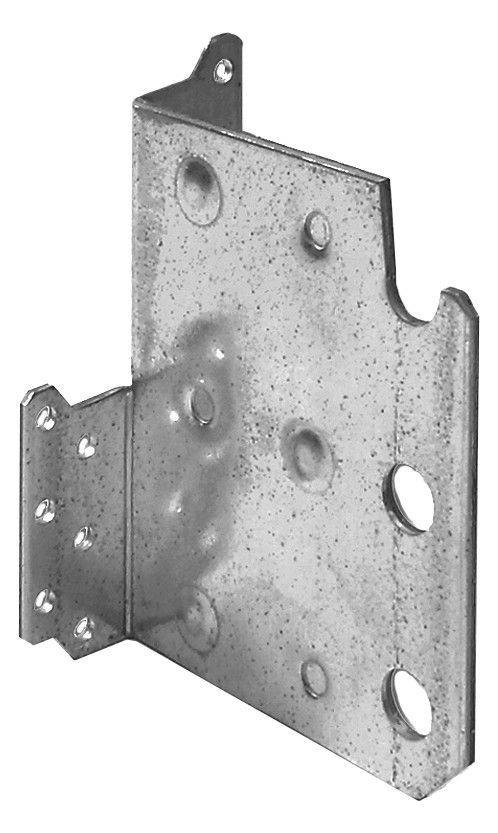

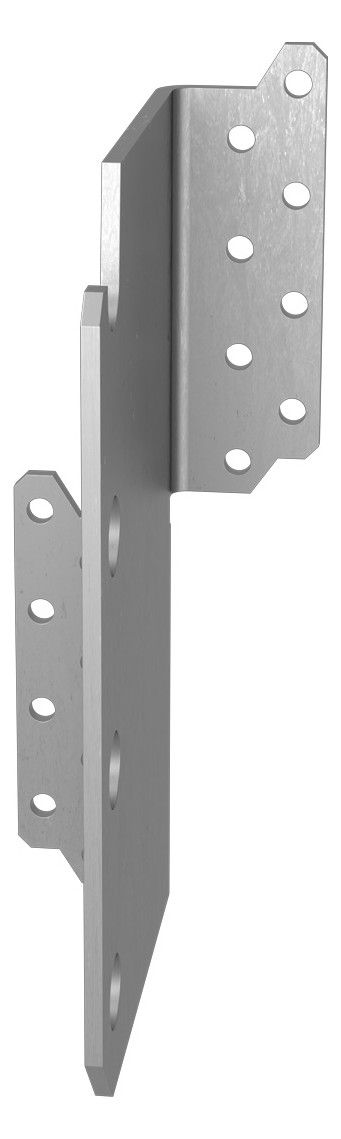

GH Balkenträger Typ: M, 2-reihig
124x98x3,0mm, verzinkt
- Hersteller: GH-Baubeschläge GmbH
- Artikelnummer: 93710347
- Werksnummer: 30201
- EAN: 4019346105078
- Katalogartikelnummer: 30201
Technische Daten / Funktionen:
■ Für verdeckte Anschlüsse bei Verbindungen zwischen Haupt-/Nebenträger und Anschlüsse an Stützen
■ Zugelassen nach ETA -10/0009
■ Stärke: 3,0 mm
■ mit Montagefix-Lasche
■ 2-reihig
■ Werkstoff: Stahlblech, feuerverzinkt
■ VE á 25 Stück
■ Für verdeckte Anschlüsse bei Verbindungen zwischen Haupt-/Nebenträger und Anschlüsse an Stützen
■ Zugelassen nach ETA -10/0009
■ Stärke: 3,0 mm
■ mit Montagefix-Lasche
■ 2-reihig
■ Werkstoff: Stahlblech, feuerverzinkt
■ VE á 25 Stück
Lade Varianten ...

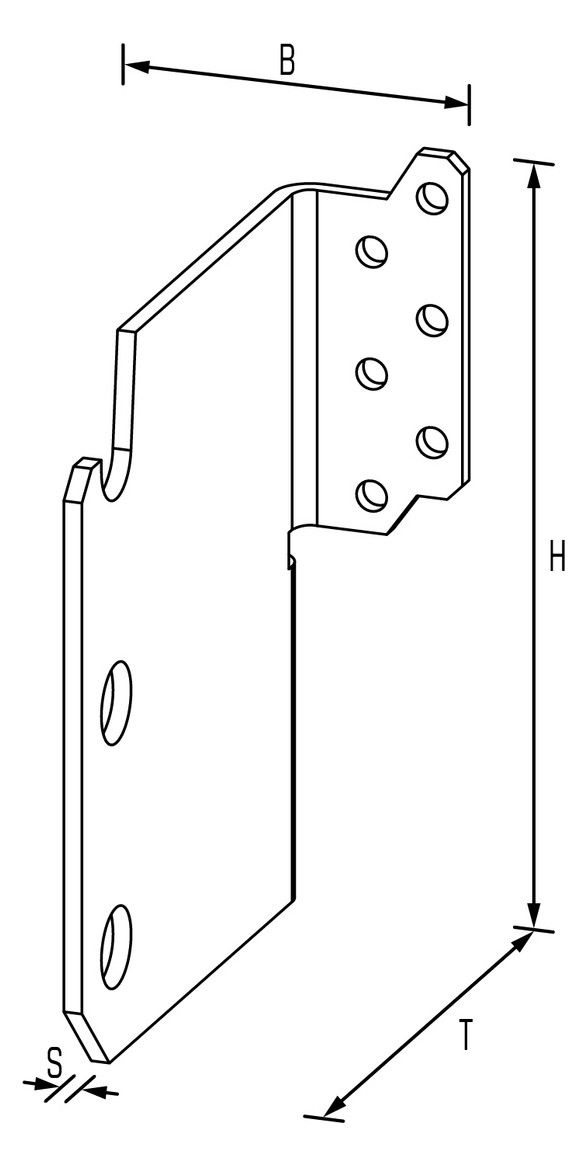

Länge x Breite mm:
124x98
Höhe mm:
124
Breite mm:
60
Typ:
MI
Gruppe:
Balkentraeger
ETA:
ETA-10 0009
Stärke mm:
3,0 / 6,0
Höhe Statik:
124
Breite Statik:
60
Material:
S 250 GD +Z 275
Statikdiagramm:
Balkentraeger
Anwendungen:
Holz/Holz
Stärke Statik:
3,0
Nebenträger2 Ø 13:
3
Höhe NT:
144
Anzahl Befestigungsmittel Ø12 mm:
3
Neben-/Hauptträger Ø 5:
12
Tiefe mm:
98
DC Statik:
NEIN
Nutzungsklasse:
NKL 2
Made in Germany:
JA
TopLine:
TopLine
Tiefe_:
98
(HH V H144 B100) F1,rk:
8,92
(HH T H144 B80) F2,rk:
10,38
(HH T H144 B60) F1,rk:
6,80
(HH T H144 B120) F2,rk:
12,11
(HH V H144 B60) F1,rk:
8,06
(HH T H144 B60) F2,rk:
10,05
(HH T H144 B120) F1,rk:
8,20
(HH V H144 B120) F1,rk:
9,71
(HH T H144 B80) F1,rk:
7,03
(HH T H144 B100) F2,rk:
11,12
(HH V H144 B60) F2,rk:
12,14
(HH V H144 B80) F1,rk:
8,32
(HH V H144 B120) F2,rk:
14,63
(HH T H144 B100) F1,rk:
7,53
(HH V H144 B100) F2,rk:
13,44
(HH V H144 B80) F2,rk:
12,54
