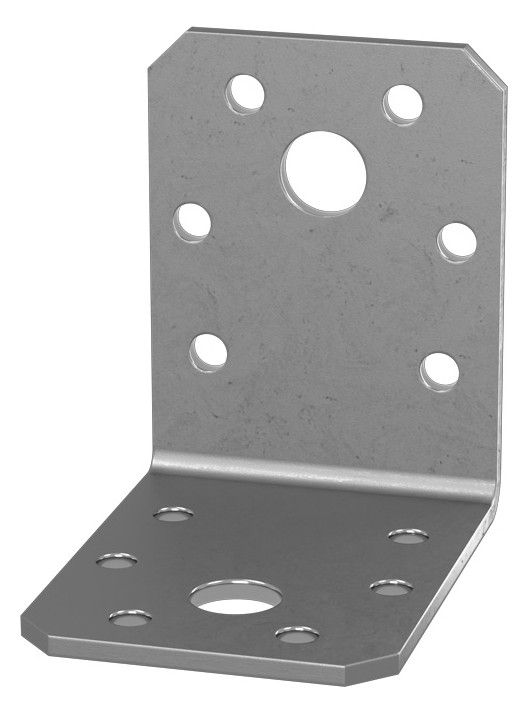

GH Winkelverbinder, "40/45"
50x50x40x2,5mm, verzinkt
- Hersteller: GH-Baubeschläge GmbH
- Artikelnummer: 93710025
- Werksnummer: 543
- EAN: 4019346110058
- Katalogartikelnummer: 543
Technische Daten / Funktionen:

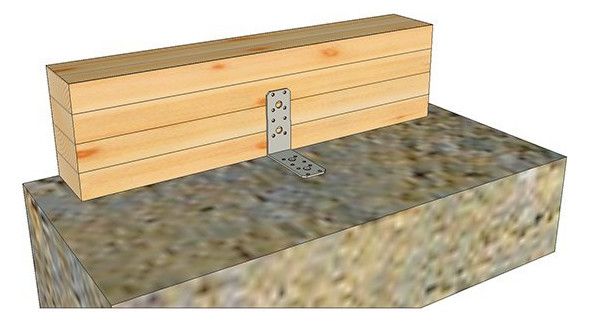

■ Anwendungsgebiet in Fachwerkkonstruktionen wie Holz an Holz, Holz an Stahl, Holz an Beton
■ zugelassen nach ETA -09/0322
■ Werkstoff: feuerverzinktes Stahlblech
■ Anwendungsgebiet in Fachwerkkonstruktionen wie Holz an Holz, Holz an Stahl, Holz an Beton
■ zugelassen nach ETA -09/0322
■ Werkstoff: feuerverzinktes Stahlblech
Lade Varianten ...

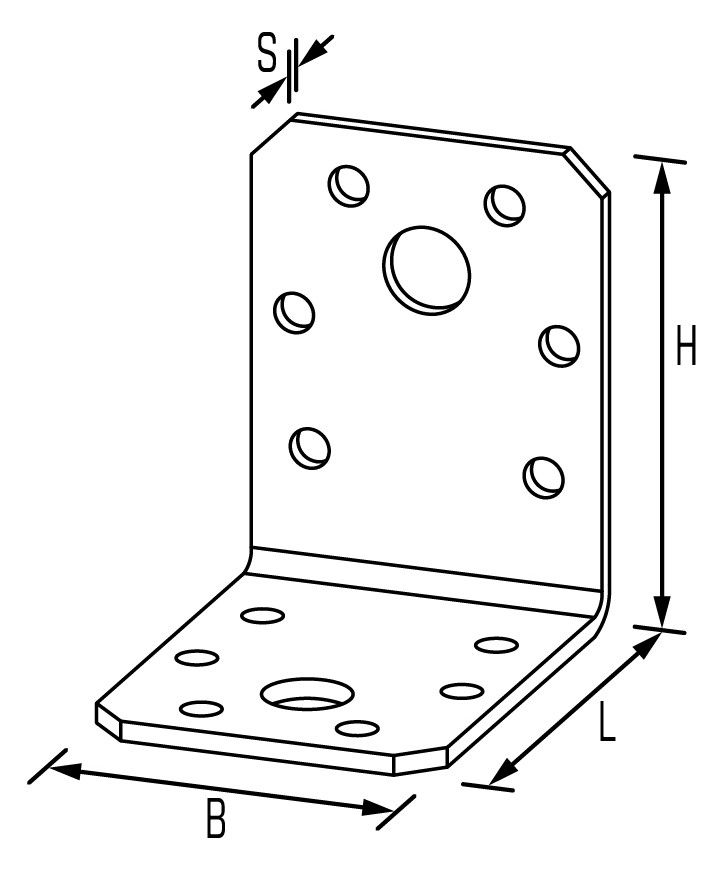

Größe mm:
50x50x40
Stärke mm:
2,5
Nebenträger Ø 5:
8
Länge mm:
50
Höhe mm:
50
Breite mm:
40
Gruppe:
Winkelverbinder
ETA:
ETA-09 0322
(BS V 40) F2/3,T,Rk:
0,48
(BS V 60) F2/3,T,Rk:
0,72
Stärke mm:
2,5
(BS V 40) F1,S,Rk:
0,07
(BS V 60) F1,S,Rk:
0,07
(BS V 40) k1,t,ax:
6,64
(BS V 60) k1,t,ax:
6,64
(BS V 60) F1,T,Rk:
4,73
(HH V 60) F5,S,Rk:
0,17
(HH V 40) F5,S,Rk:
0,17
(HH V 40) F4/5,S,Rk:
0,19
(HH V 60) F1,S,Rk:
0,09
(HH V 40) F1,S,Rk:
0,09
(BS V 60) F5,S,Rk:
0,17
(BS V 40) *F4/5,S,Rk:
0,14
(HH V 60) F4/5,S,Rk:
0,19
(BS V 40) F5,S,Rk:
0,17
(BS V 60) *F4/5,S,Rk:
0,14
Material:
S 250 GD +Z 275
(BS V 40) F1,T,Rk:
3,78
Nagelanzahl HB V:
2
(HH V 40) F4/5,T,Rk:
0,43
(HH V 40) F2/3,T,Rk:
1,51
(HH V 60) F4,S,Rk:
0,05
(HH V 60) F5,T,Rk:
1,50
(BS V 40) F5,T,Rk:
0,90
(HH V 40) F4,S,Rk:
0,05
(HH V 60) F2/3,T,Rk:
2,10
(HH V 40) F5,T,Rk:
0,90
(HH V 60) F4/5,T,Rk:
0,71
(HH V 60) F1,T,Rk:
0,36
(BS V 60) F5,T,Rk:
1,50
(HH V 40) F1,T,Rk:
0,21
Nagelanzahl HH V:
6
(BS V 40) k5,t,ax:
0,36
(BS V 60) k5,t,ax:
0,36
(HH V 40) F4,T,Rk:
0,11
(BS V 40) k4/5,t,ax:
3,32
(HH V 60) F4,T,Rk:
0,19
(BS V 60) k4/5,t,ax:
3,32
Statikdiagramm:
Winkelverbinder
Nebenträger2 Ø 11:
2
(BS V 60) *F4/5,T,Rk:
6,00
(BS V 40) F4,S,Rk:
0,07
(BS V 40) *F4/5,T,Rk:
3,60
(BS V 60) F4,S,Rk:
0,07
Anwendungen:
Holz/Holz+Holz/Beton
(BS V 60) k2/3,t,v:
1,00
(BS V 40) k2/3,t,v:
1,00
(BS V 60) k5,t,v:
1,00
(BS V 40) k4,t,v:
1,00
(BS V 40) k5,t,v:
1,00
(BS V 60) k,4/5,t,v:
1,00
(BS V 60) k4,t,v:
1,00
(BS V 40) k,4/5,t,v:
1,00
(BS V 60) k4,t,ax:
7,27
(BS V 40) k4,t,ax:
7,27
Nutzungsklasse:
NKL 2
Made in Germany:
JA
