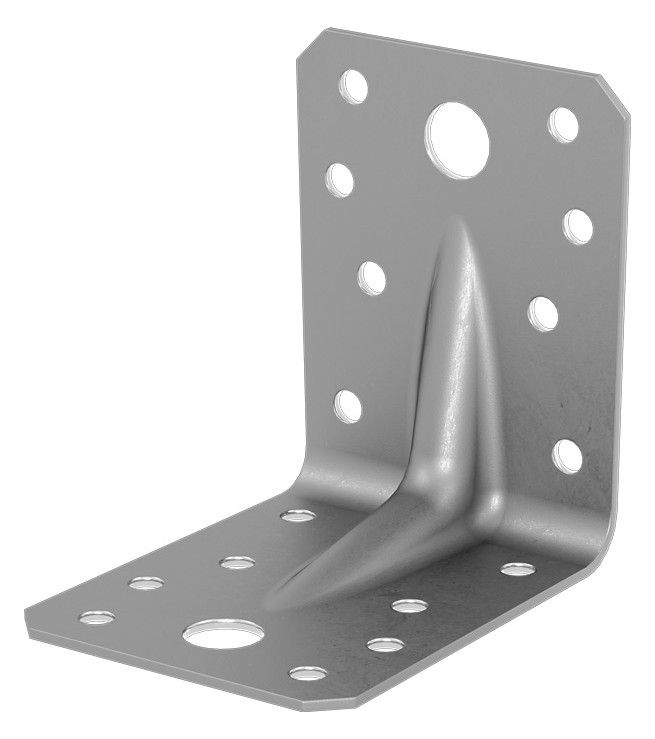

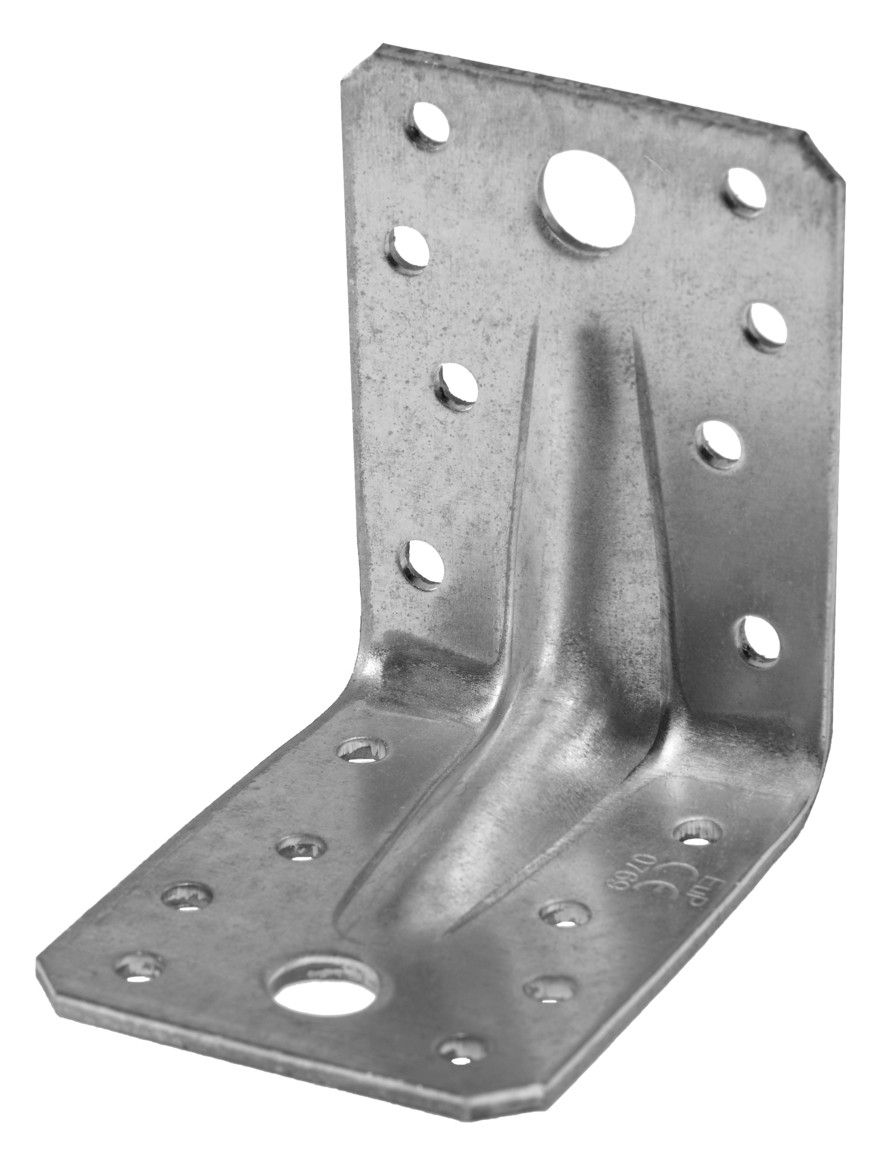

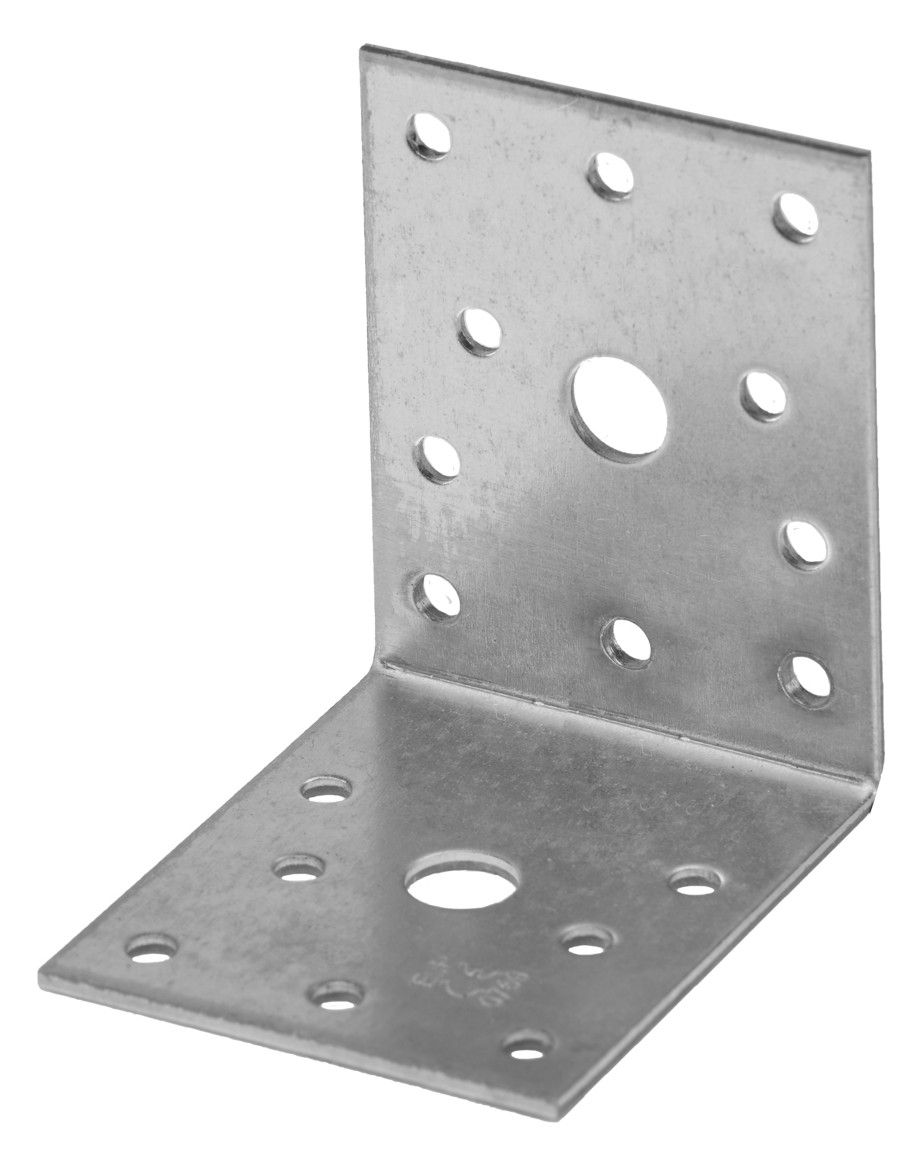

GH Winkelverbinder mit Steg, "55S"
70x70x55x2,0mm, verzinkt
- Hersteller: GH-Baubeschläge GmbH
- Artikelnummer: 93710048
- Werksnummer: 5501S
- EAN: 4019346110089
- Katalogartikelnummer: 5501S
Technische Daten / Funktionen:

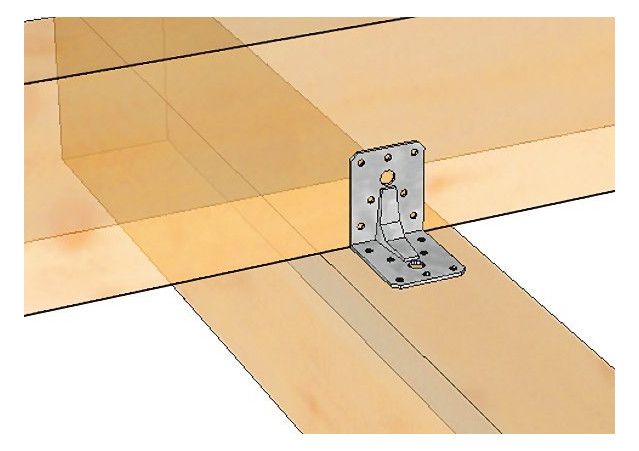

■ Anwendungsbereich: Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau und Pergolabau
■ zugelassen nach ETA -09/0323

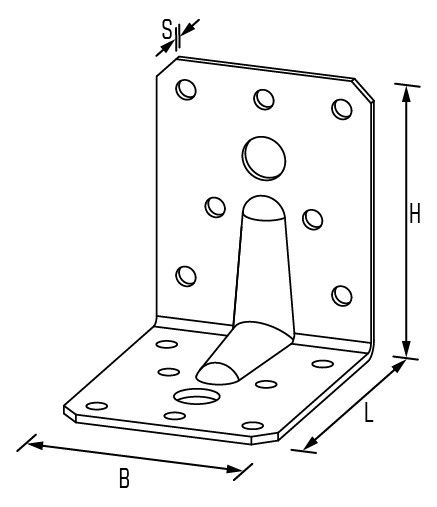

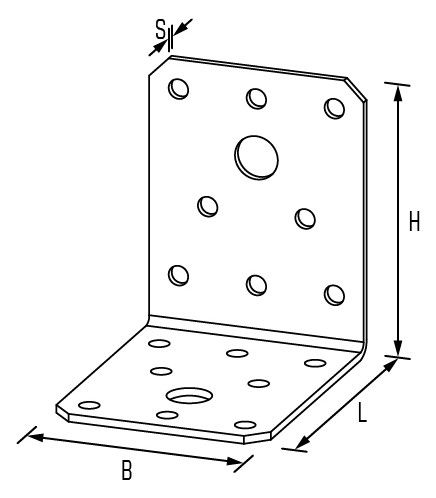

■ Höhe: 70 mm
■ Länge: 70 mm
■ Breite: 55 mm
■ Stärke: 2,0 mm
■ Oberfläche: verzinkt
■ VE á 100 Stück
■ Anwendungsbereich: Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau und Pergolabau
■ zugelassen nach ETA -09/0323
■ Höhe: 70 mm
■ Länge: 70 mm
■ Breite: 55 mm
■ Stärke: 2,0 mm
■ Oberfläche: verzinkt
■ VE á 100 Stück
Lade Varianten ...
Ausführung:
mit Steg
Nebenträger Ø 5:
14
Länge mm:
70
Höhe mm:
70
Breite mm:
55
Gruppe:
Winkelverbinder
ETA:
ETA-09 0323
(BS V 40) F2/3,T,Rk:
1,30
(BS V 60) F2/3,T,Rk:
2,00
Stärke mm:
2,0
(BS V 40) F1,S,Rk:
0,25
(BS V 60) F1,S,Rk:
0,25
(HH T 60) F1,T,Rk:
1,81
(HH T 40) F1,T,Rk:
1,09
(BS V 40) k1,t,ax:
9,64
(BS V 60) k1,t,ax:
9,64
(BS V 60) F1,T,Rk:
11,82
(BS T 40) F2/3,T,Rk:
1,13
(HH V 60) F5,S,Rk:
2,87
(HH V 40) F5,S,Rk:
2,87
(HH V 40) F4/5,S,Rk:
4,21
(HH V 60) F1,S,Rk:
2,11
(HH V 40) F1,S,Rk:
2,11
(BS V 60) F5,S,Rk:
2,87
(BS V 40) *F4/5,S,Rk:
0,50
(HH V 60) F4/5,S,Rk:
4,21
(BS T 60) F2/3,T,Rk:
1,74
(BS V 40) F5,S,Rk:
2,87
(BS V 60) *F4/5,S,Rk:
0,50
Material:
S 250 GD +Z 275
(BS V 40) F1,T,Rk:
9,45
Nagelanzahl HB V:
5
(BS T 60) F1,S,Rk:
0,25
(HH V 40) F4/5,T,Rk:
2,45
(HH V 40) F2/3,T,Rk:
3,68
(HH V 60) F4,S,Rk:
2,00
(HH V 60) F5,T,Rk:
2,50
(BS V 40) F5,T,Rk:
1,50
(HH V 40) F4,S,Rk:
2,00
(HH V 60) F2/3,T,Rk:
4,85
(HH V 40) F5,T,Rk:
1,50
(HH V 60) F4/5,T,Rk:
4,07
(HH V 60) F1,T,Rk:
2,05
(BS V 60) F5,T,Rk:
2,50
(HH V 40) F1,T,Rk:
1,23
Nagelanzahl HH V:
12
(BS T 40) F1,S,Rk:
0,25
(BS V 40) k5,t,ax:
0,31
(BS V 60) k5,t,ax:
0,31
(HH V 40) F4,T,Rk:
1,16
(BS V 40) k4/5,t,ax:
4,82
(HH V 60) F4,T,Rk:
1,93
(BS V 60) k4/5,t,ax:
4,82
(HH T 40) F4,T,Rk:
1,02
(BS T 40) F5,T,Rk:
1,50
(BS T 60) *F4/5,S,Rk:
0,50
(HH T 60) F4/5,T,Rk:
3,57
(BS T 60) F5,T,Rk:
2,49
(HH T 40) F4/5,S,Rk:
9,26
(BS T 40) *F4/5,S,Rk:
0,50
(HH T 40) F4/5,T,Rk:
2,16
(HH T 40) F5,T,Rk:
1,50
(HH T 60) F5,T,Rk:
2,49
(HH T 60) F4/5,S,Rk:
9,26
(HH T 60) F1,S,Rk:
4,63
(HH T 60) F4,S,Rk:
2,87
(HH T 40) F4,S,Rk:
2,87
(HH T 40) F5,S,Rk:
2,87
(HH T 40) F1,S,Rk:
4,63
(HH T 60) F4,T,Rk:
1,70
Statikdiagramm:
Winkelverbinder
Nebenträger2 Ø 11:
2
(BS V 60) *F4/5,T,Rk:
15,00
(BS T 60) k1,t,ax:
9,64
(BS V 40) F4,S,Rk:
0,33
(BS T 40) F1,T,Rk:
7,56
(BS V 40) *F4/5,T,Rk:
9,00
Nagelanzahl HB T:
4
(BS T 60) F1,T,Rk:
9,46
(BS T 40) k1,t,ax:
9,64
(BS V 60) F4,S,Rk:
0,33
(BS T 60) k5,t,ax:
0,31
(BS T 60) F5,S,Rk:
2,87
(BS T 40) k5,t,ax:
0,31
(HH T 60) F5,S,Rk:
2,87
(HH T 60) F2/3,T,Rk:
3,91
(BS T 40) F5,S,Rk:
2,87
(BS T 60) F4,S,Rk:
0,33
(HH T 40) F2/3,T,Rk:
3,01
(BS T 40) F4,S,Rk:
0,33
Anwendungen:
Holz/Holz+Holz/Beton
(BS T 40) k4/5,t,ax:
4,82
(BS T 60) k4/5,t,ax:
4,82
Nagelanzahl HH T:
8
(BS V 60) F4,T,Rk:
6,75
(BS V 40) F4,T,Rk:
4,05
(BS T 40) F4,T,Rk:
4,05
(BS T 60) F4,T,Rk:
6,75
(BS T 40) *F4/5,T,Rk:
7,20
(BS T 60) *F4/5,T,Rk:
12,00
(BS V 60) k2/3,t,v:
1,00
(BS V 40) k2/3,t,v:
1,00
(BS V 60) k5,t,v:
1,00
(BS V 40) k4,t,v:
1,00
(BS V 40) k5,t,v:
1,00
(BS V 60) k,4/5,t,v:
1,00
(BS V 60) k4,t,v:
1,00
(BS V 40) k,4/5,t,v:
1,00
(BS V 60) k4,t,ax:
7,27
(BS V 40) k4,t,ax:
7,27
(BS T 60) k2/3,t,v:
1,00
(BS T 40) k2/3,t,v:
1,00
Steg:
mit
(BS T 40) k5,t,v:
1,00
(BS T 40) k4,t,v:
1,00
(BS T 60) k4,t,ax:
7,27
(BS T 60) k5,t,v:
1,00
(BS T 60) k,4/5,t,v:
1,00
(BS T 40) k,4/5,t,v:
1,00
(BS T 40) k4,t,ax:
7,27
(BS T 60) k4,t,v:
1,00
Nutzungsklasse:
NKL 2
Made in Germany:
JA
