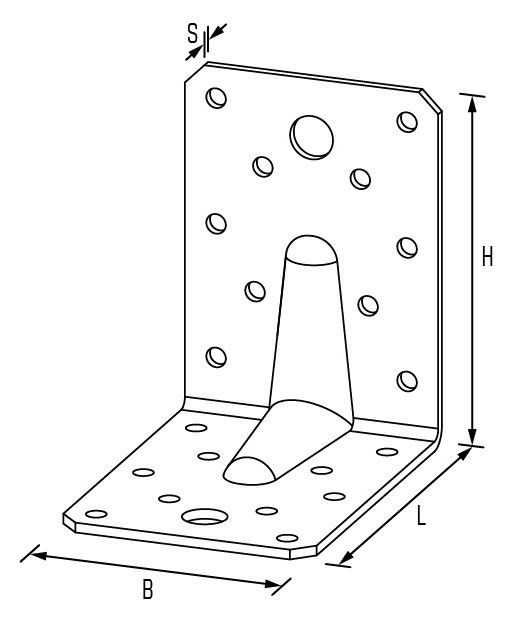

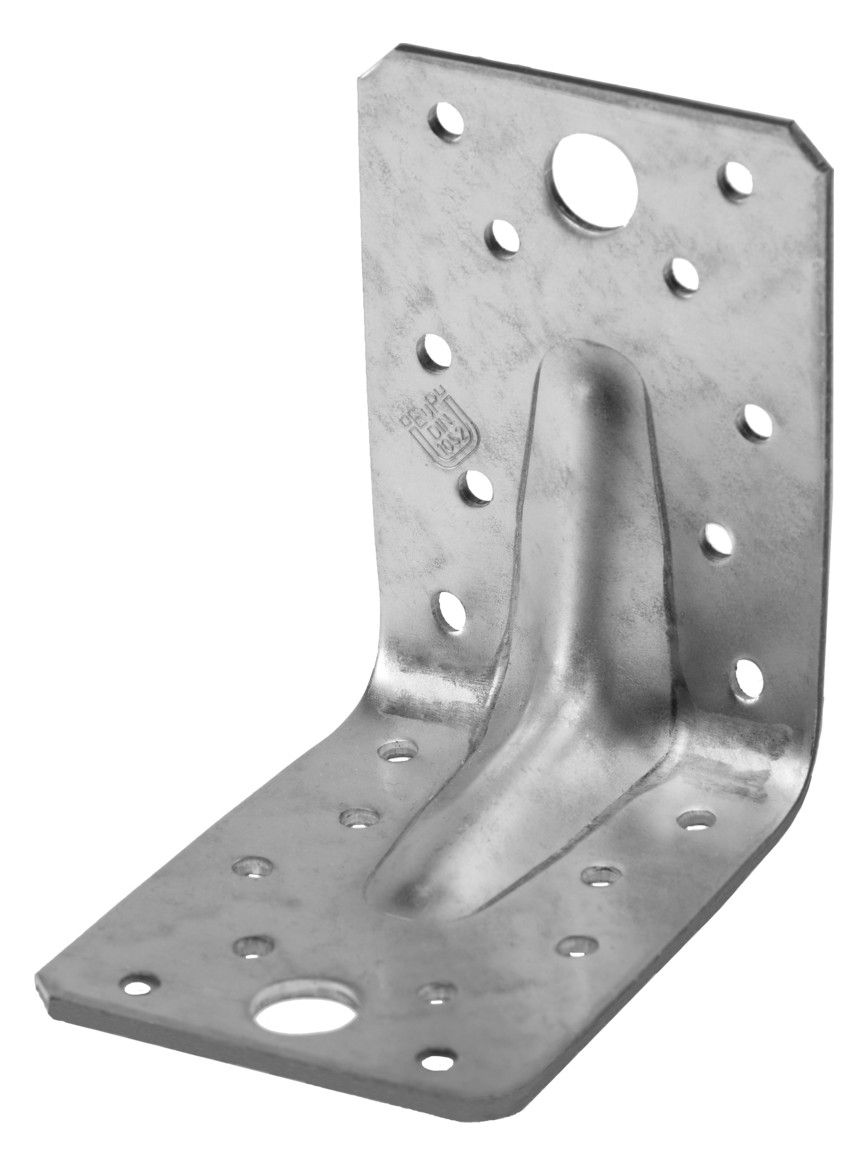

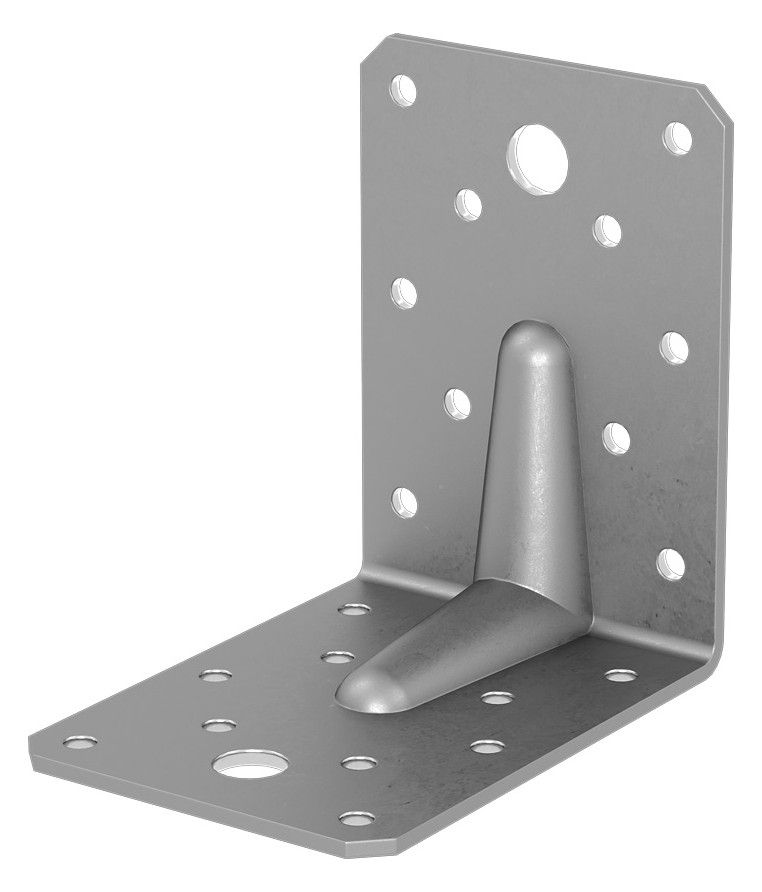

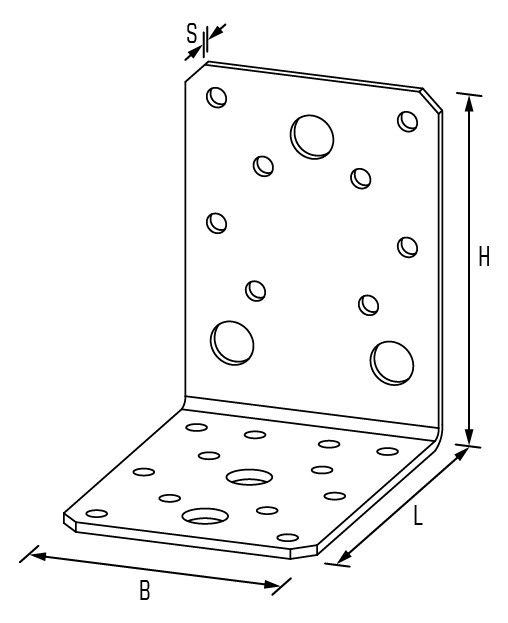

GH Winkelverbinder mit Steg, "65S"
90x90x65x2,5mm, verzinkt
- Hersteller: GH-Baubeschläge GmbH
- Artikelnummer: 93710050
- Werksnummer: 6503S
- EAN: 4019346110119
- Katalogartikelnummer: 6503S
Technische Daten / Funktionen:
■ Anwendungsbereich: Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau und Pergolabau
■ zugelassen nach ETA -09/0323
■ Höhe: 90 mm
■ Länge: 90 mm
■ Breite: 65 mm
■ Stärke: 2,5 mm
■ Oberfläche: verzinkt
■ VE á 100 Stück
■ Anwendungsbereich: Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau und Pergolabau
■ zugelassen nach ETA -09/0323
■ Höhe: 90 mm
■ Länge: 90 mm
■ Breite: 65 mm
■ Stärke: 2,5 mm
■ Oberfläche: verzinkt
■ VE á 100 Stück
Lade Varianten ...
Ausführung:
mit Steg
Nebenträger Ø 5:
20
Länge mm:
90
Höhe mm:
90
Breite mm:
65
Gruppe:
Winkelverbinder
ETA:
ETA-09 0323
(BS V 40) F2/3,T,Rk:
1,76
(BS V 60) F2/3,T,Rk:
2,76
Stärke mm:
2,5
(BS V 40) F1,S,Rk:
0,02
(BS V 60) F1,S,Rk:
0,02
(HH T 60) F1,T,Rk:
3,05
(HH T 40) F1,T,Rk:
1,83
(BS V 40) k1,t,ax:
14,64
(BS V 60) k1,t,ax:
14,64
(BS V 60) F1,T,Rk:
18,91
(BS T 40) F2/3,T,Rk:
0,92
(HH V 60) F5,S,Rk:
0,57
(HH V 40) F5,S,Rk:
0,57
(HH V 40) F4/5,S,Rk:
0,75
(HH V 60) F1,S,Rk:
0,38
(HH V 40) F1,S,Rk:
0,38
(BS V 60) F5,S,Rk:
0,57
(BS V 40) *F4/5,S,Rk:
0,04
(HH V 60) F4/5,S,Rk:
0,75
(BS T 60) F2/3,T,Rk:
1,47
(BS V 40) F5,S,Rk:
0,57
(BS V 60) *F4/5,S,Rk:
0,04
Material:
S 250 GD +Z 275
(BS V 40) F1,T,Rk:
15,12
Nagelanzahl HB V:
8
(BS T 60) F1,S,Rk:
0,02
(HH V 40) F4/5,T,Rk:
3,89
(HH V 40) F2/3,T,Rk:
5,46
(HH V 60) F4,S,Rk:
0,53
(HH V 60) F5,T,Rk:
4,94
(BS V 40) F5,T,Rk:
2,96
(HH V 40) F4,S,Rk:
0,53
(HH V 60) F2/3,T,Rk:
7,09
(HH V 40) F5,T,Rk:
2,96
(HH V 60) F4/5,T,Rk:
6,48
(HH V 60) F1,T,Rk:
3,24
(BS V 60) F5,T,Rk:
4,94
(HH V 40) F1,T,Rk:
1,94
Nagelanzahl HH V:
18
(BS T 40) F1,S,Rk:
0,02
(BS V 40) k5,t,ax:
0,26
(BS V 60) k5,t,ax:
0,26
(HH V 40) F4,T,Rk:
2,75
(BS V 40) k4/5,t,ax:
7,32
(HH V 60) F4,T,Rk:
4,58
(BS V 60) k4/5,t,ax:
7,32
(HH T 40) F4,T,Rk:
2,59
(BS T 40) F5,T,Rk:
2,45
(BS T 60) *F4/5,S,Rk:
0,04
(HH T 60) F4/5,T,Rk:
6,11
(BS T 60) F5,T,Rk:
4,09
(HH T 40) F4/5,S,Rk:
1,17
(BS T 40) *F4/5,S,Rk:
0,04
(HH T 40) F4/5,T,Rk:
3,67
(HH T 40) F5,T,Rk:
2,45
(HH T 60) F5,T,Rk:
4,09
(HH T 60) F4/5,S,Rk:
1,17
(HH T 60) F1,S,Rk:
0,59
(HH T 60) F4,S,Rk:
0,60
(HH T 40) F4,S,Rk:
0,60
(HH T 40) F5,S,Rk:
0,66
(HH T 40) F1,S,Rk:
0,59
(HH T 60) F4,T,Rk:
4,31
Statikdiagramm:
Winkelverbinder
Nebenträger2 Ø 11:
2
(BS V 60) *F4/5,T,Rk:
24,00
(BS T 60) k1,t,ax:
14,64
(BS V 40) F4,S,Rk:
0,04
(BS T 40) F1,T,Rk:
7,56
(BS V 40) *F4/5,T,Rk:
14,40
Nagelanzahl HB T:
4
(BS T 60) F1,T,Rk:
9,46
(BS T 40) k1,t,ax:
14,64
(BS V 60) F4,S,Rk:
0,04
(BS T 60) k5,t,ax:
0,26
(BS T 60) F5,S,Rk:
0,60
(BS T 40) k5,t,ax:
0,26
(HH T 60) F5,S,Rk:
0,60
(HH T 60) F2/3,T,Rk:
4,65
(BS T 40) F5,S,Rk:
0,60
(BS T 60) F4,S,Rk:
0,04
(HH T 40) F2/3,T,Rk:
3,53
(BS T 40) F4,S,Rk:
0,04
Anwendungen:
Holz/Holz+Holz/Beton
(BS T 40) k4/5,t,ax:
7,32
(BS T 60) k4/5,t,ax:
7,32
Nagelanzahl HH T:
10
(BS T 40) *F4/5,T,Rk:
7,20
(BS T 60) *F4/5,T,Rk:
12,00
(BS V 60) k2/3,t,v:
1,00
(BS V 40) k2/3,t,v:
1,00
(BS V 60) k5,t,v:
1,00
(BS V 40) k4,t,v:
1,00
(BS V 40) k5,t,v:
1,00
(BS V 60) k,4/5,t,v:
1,00
(BS V 60) k4,t,v:
1,00
(BS V 40) k,4/5,t,v:
1,00
(BS V 60) k4,t,ax:
7,27
(BS V 40) k4,t,ax:
7,27
(BS T 60) k2/3,t,v:
1,00
(BS T 40) k2/3,t,v:
1,00
Steg:
mit
(BS T 40) k5,t,v:
1,00
(BS T 40) k4,t,v:
1,00
(BS T 60) k4,t,ax:
7,27
(BS T 60) k5,t,v:
1,00
(BS T 60) k,4/5,t,v:
1,00
(BS T 40) k,4/5,t,v:
1,00
(BS T 40) k4,t,ax:
7,27
(BS T 60) k4,t,v:
1,00
Nutzungsklasse:
NKL 2
Made in Germany:
JA
