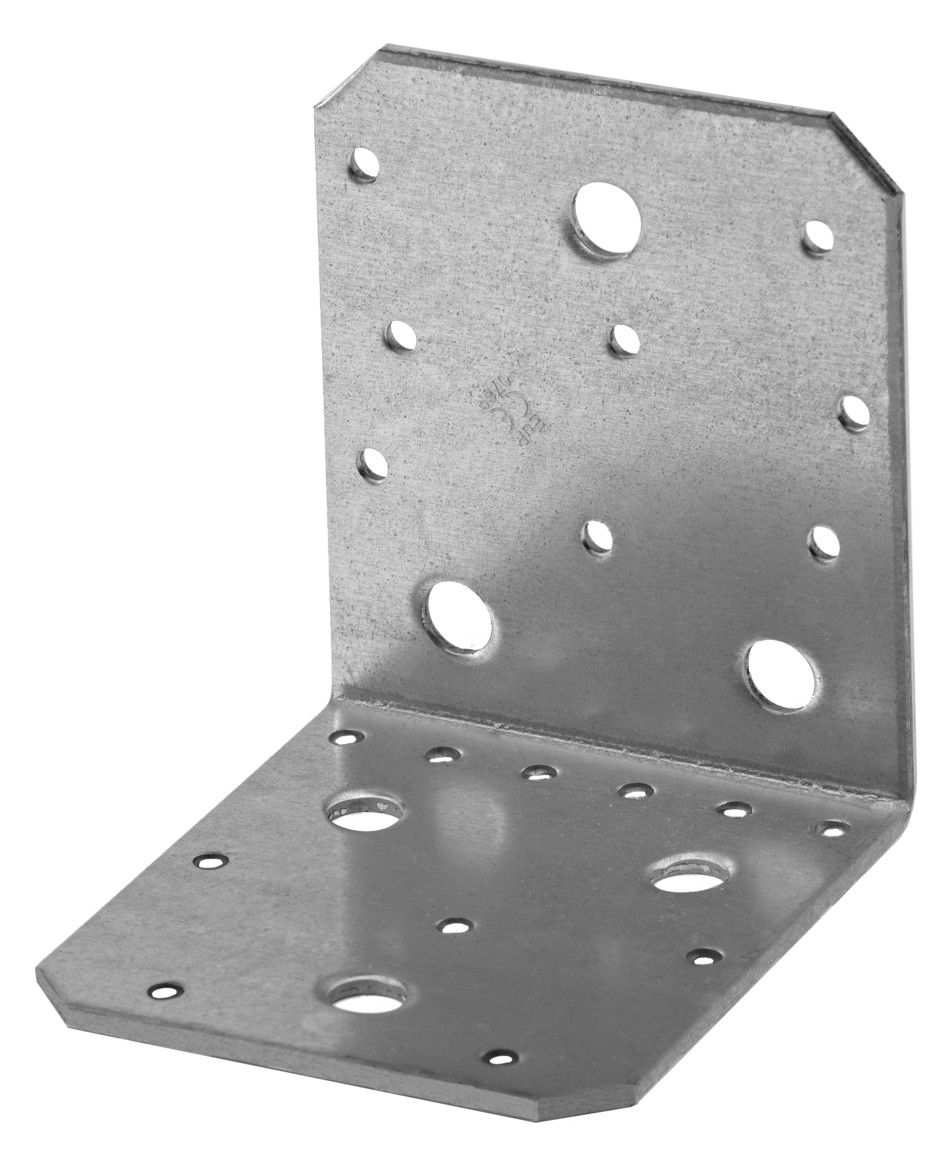

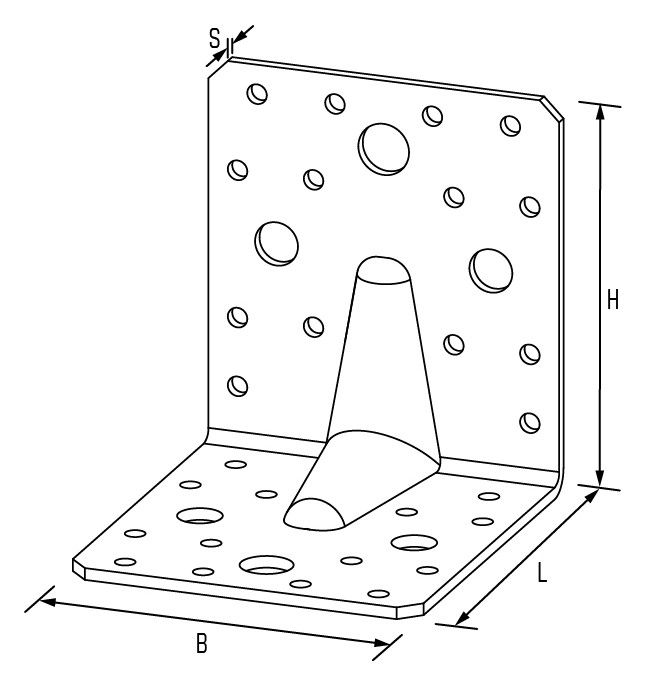

GH Winkelverbinder mit Steg, "90S"
100x100x90x3,0mm, verzinkt
- Hersteller: GH-Baubeschläge GmbH
- Artikelnummer: 93710062
- Werksnummer: 9003S
- EAN: 4019346110034
- Katalogartikelnummer: 9003S
Technische Daten / Funktionen:
■ Anwendungsbereich: Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau und Pergolabau
■ zugelassen nach ETA -09/0323
■ Höhe: 105 mm
■ Länge: 105 mm
■ Breite: 90 mm
■ Stärke: 3,0 mm
■ Oberfläche: verzinkt
■ VE á 50 Stück
■ Anwendungsbereich: Lagersicherung von Holzpfetten, Wandriegel an Stiele, Carportbau und Pergolabau
■ zugelassen nach ETA -09/0323
■ Höhe: 105 mm
■ Länge: 105 mm
■ Breite: 90 mm
■ Stärke: 3,0 mm
■ Oberfläche: verzinkt
■ VE á 50 Stück
Lade Varianten ...
Ausführung:
mit Steg
Nebenträger Ø 5:
28
Länge mm:
100
Höhe mm:
100
Breite mm:
90
Gruppe:
Winkelverbinder
ETA:
ETA-09 0323
(BS V 40) F2/3,T,Rk:
4,49
(BS V 60) F2/3,T,Rk:
6,55
Stärke mm:
3,0
(BS V 40) F1,S,Rk:
0,07
(BS V 60) F1,S,Rk:
0,07
(HH T 60) F1,T,Rk:
3,08
(HH T 40) F1,T,Rk:
1,85
(BS V 40) k1,t,ax:
5,45
(BS V 60) k1,t,ax:
5,45
(BS V 60) F1,T,Rk:
28,37
(BS T 40) F2/3,T,Rk:
3,14
(HH V 60) F5,S,Rk:
1,00
(HH V 40) F5,S,Rk:
1,00
(HH V 40) F4/5,S,Rk:
1,48
(HH V 60) F1,S,Rk:
0,74
(HH V 40) F1,S,Rk:
0,74
(BS V 60) F5,S,Rk:
1,00
(BS V 40) *F4/5,S,Rk:
0,13
(HH V 60) F4/5,S,Rk:
1,48
(BS T 60) F2/3,T,Rk:
4,71
(BS V 40) F5,S,Rk:
1,00
(BS V 60) *F4/5,S,Rk:
0,13
Material:
S 250 GD +Z 275
(BS V 40) F1,T,Rk:
22,68
Nagelanzahl HB V:
12
(BS T 60) F1,S,Rk:
0,07
(HH V 40) F4/5,T,Rk:
4,85
(HH V 40) F2/3,T,Rk:
8,69
(HH V 60) F4,S,Rk:
1,00
(HH V 60) F5,T,Rk:
7,56
(BS V 40) F5,T,Rk:
4,54
(HH V 40) F4,S,Rk:
1,00
(HH V 60) F2/3,T,Rk:
11,10
(HH V 40) F5,T,Rk:
4,54
(HH V 60) F4/5,T,Rk:
8,09
(HH V 60) F1,T,Rk:
4,05
(BS V 60) F5,T,Rk:
7,56
(HH V 40) F1,T,Rk:
2,43
Nagelanzahl HH V:
26
(BS T 40) F1,S,Rk:
0,07
(BS V 40) k5,t,ax:
0,15
(BS V 60) k5,t,ax:
0,15
(HH V 40) F4,T,Rk:
3,59
(BS V 40) k4/5,t,ax:
2,73
(HH V 60) F4,T,Rk:
5,99
(BS V 60) k4/5,t,ax:
2,73
(HH T 40) F4,T,Rk:
2,73
(BS T 40) F5,T,Rk:
4,54
(BS T 60) *F4/5,S,Rk:
0,13
(HH T 60) F4/5,T,Rk:
6,16
(BS T 60) F5,T,Rk:
7,56
(HH T 40) F4/5,S,Rk:
1,81
(BS T 40) *F4/5,S,Rk:
0,13
(HH T 40) F4/5,T,Rk:
3,70
(HH T 40) F5,T,Rk:
4,54
(HH T 60) F5,T,Rk:
7,56
(HH T 60) F4/5,S,Rk:
1,81
(HH T 60) F1,S,Rk:
0,91
(HH T 60) F4,S,Rk:
1,00
(HH T 40) F4,S,Rk:
1,00
(HH T 40) F5,S,Rk:
1,00
(HH T 40) F1,S,Rk:
0,91
(HH T 60) F4,T,Rk:
4,56
Statikdiagramm:
Winkelverbinder
Nebenträger2 Ø 11:
4
(BS V 60) *F4/5,T,Rk:
36,00
(BS T 60) k1,t,ax:
5,45
(BS V 40) F4,S,Rk:
0,10
(BS T 40) F1,T,Rk:
15,12
(BS V 40) *F4/5,T,Rk:
21,60
Nagelanzahl HB T:
8
(BS T 60) F1,T,Rk:
18,91
(BS T 40) k1,t,ax:
5,45
(BS V 60) F4,S,Rk:
0,10
(BS T 60) k5,t,ax:
0,15
(BS T 60) F5,S,Rk:
1,00
(BS T 40) k5,t,ax:
0,15
(HH T 60) F5,S,Rk:
1,00
(HH T 60) F2/3,T,Rk:
6,76
(BS T 40) F5,S,Rk:
1,00
(BS T 60) F4,S,Rk:
0,10
(HH T 40) F2/3,T,Rk:
5,41
(BS T 40) F4,S,Rk:
0,10
Anwendungen:
Holz/Holz+Holz/Beton
Nebenträger2 Ø 13:
2
(BS T 40) k4/5,t,ax:
2,73
(BS T 60) k4/5,t,ax:
2,73
Nagelanzahl HH T:
14
(BS T 40) *F4/5,T,Rk:
14,40
(BS T 60) *F4/5,T,Rk:
24,00
(BS V 60) k2/3,t,v:
0,50
(BS V 40) k2/3,t,v:
0,50
(BS V 60) k5,t,v:
0,50
(BS V 40) k4,t,v:
0,50
(BS V 40) k5,t,v:
0,50
(BS V 60) k,4/5,t,v:
0,50
(BS V 60) k4,t,v:
0,50
(BS V 40) k,4/5,t,v:
0,50
(BS V 60) k4,t,ax:
3,64
(BS V 40) k4,t,ax:
3,64
(BS T 60) k2/3,t,v:
0,50
(BS T 40) k2/3,t,v:
0,50
Steg:
mit
(BS T 40) k5,t,v:
0,50
(BS T 40) k4,t,v:
0,50
(BS T 60) k4,t,ax:
3,64
(BS T 60) k5,t,v:
0,50
(BS T 60) k,4/5,t,v:
0,50
(BS T 40) k,4/5,t,v:
0,50
(BS T 40) k4,t,ax:
3,64
(BS T 60) k4,t,v:
0,50
Nutzungsklasse:
NKL 2
Made in Germany:
JA
