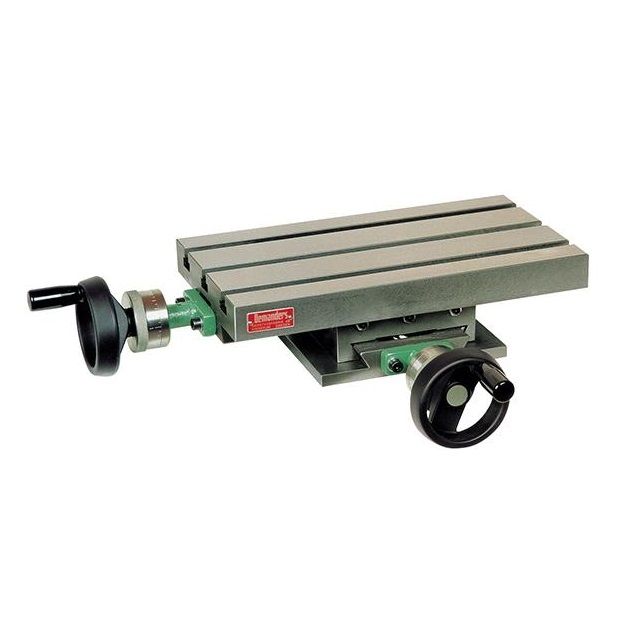

SKANTEK Koordinatentisch
Aufspannfläche: 300 x 160mm
mit Schwalbenschwanzführung
- Artikelnummer: 3039970010
- Werksnummer: 0000100-FB-H
- EAN: 4872363115006
- Katalogartikelnummer: 3039970010
Technische Daten / Funktionen:
■ aus Spezialguss
■ Aufspannfläche und Führungen: geschliffen
■ Plangenauigkeit: 0,03 mm
■ Steigungsgenauigkeit auf 100 mm: 0,01 mm
■ Schwalbenschwanzführungen sind durch Führungsleisten nachstellbar
■ gewirbelte Trapezgewindespindel mit Axiallagern
■ Skalentrommeln mit Nullpunkt-Verstellung, dadurch ohne Umrechnen direkt ablesbar
■ Skalenteilung: 0,05 mm
■ T-Nuten Anzahl: 3
Tische ab 450 x 240 mm:
■ verfügen über Wasserrinne und Klemmhebel in beiden Achsen, was die Festklemmung jeder Position ermöglicht
■ aus Spezialguss
■ Aufspannfläche und Führungen: geschliffen
■ Plangenauigkeit: 0,03 mm
■ Steigungsgenauigkeit auf 100 mm: 0,01 mm
■ Schwalbenschwanzführungen sind durch Führungsleisten nachstellbar
■ gewirbelte Trapezgewindespindel mit Axiallagern
■ Skalentrommeln mit Nullpunkt-Verstellung, dadurch ohne Umrechnen direkt ablesbar
■ Skalenteilung: 0,05 mm
■ T-Nuten Anzahl: 3
Tische ab 450 x 240 mm:
■ verfügen über Wasserrinne und Klemmhebel in beiden Achsen, was die Festklemmung jeder Position ermöglicht
Lade Varianten ...
Alternative Artikelnummer:
4872363115006
Herstellerartikelnummer:
4872363115006
Art:
Koordinatentisch
Hersteller / Marke:
SKANTEK
Abmessung [mm]:
300 x 160
Belastbarkeit [kg]:
75
Spindelsteigung [mm]:
2
Grundfläche:
160,0 x 160,0 mm
Längsbewegung [mm]:
180.0
Querbewegung [mm]:
100.0
Spindelsteigung [mm]:
2.0
Belastbarkeit max. [kg]:
75.0
Aufspannfläche:
300,0 x 160,0 mm
T-Nutenbreite [mm]:
10
Längsbewegung [mm]:
180
Querbewegung [mm]:
100
T-Nuten Abstand [mm]:
50
T-Nuten Anzahl:
3
Ganze Höhe [mm]:
78
